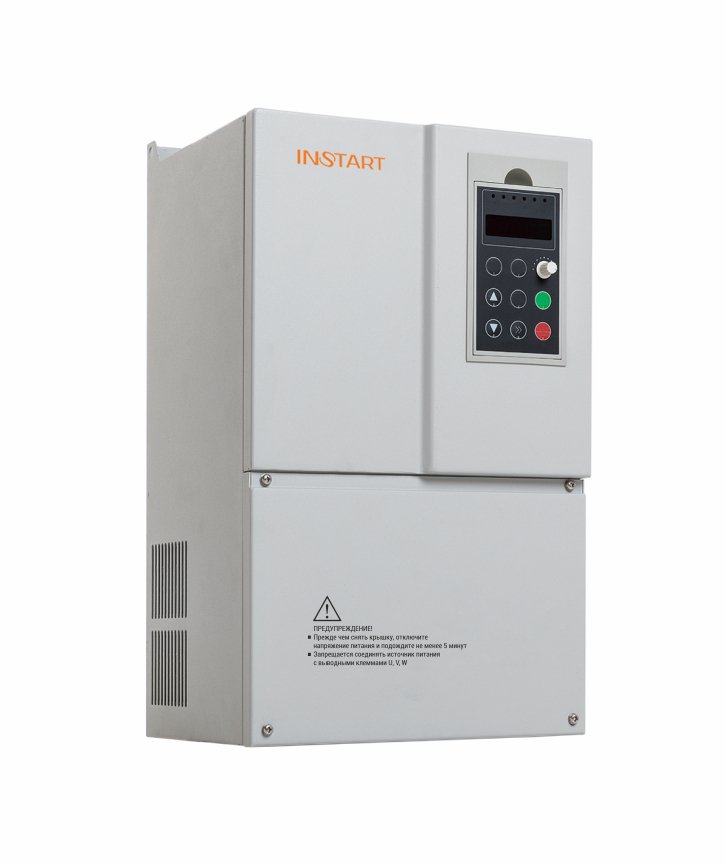

Преобразователь частоты MCI-G160/P185-4

В корзину

Купить в 1 клик

Гарантия на фурнитуру 3 года

Преобразователь частоты
Серия MCI
Модель MCI-G160/P185-4

Общепром. режим (G):
Мощность: 160 кВт
Ток: 300 А
Насосный режим (P):
Мощность: 185 кВт
Ток: 340 А
Напряжение: 3 ~ 380В ± 15% 50/60Гц

Размеры (ш.хв.хг.; мм): 400x940x367
Вес (нетто): 75 кг

ГАРАНТИЯ 3 ГОДА

Подробности

Характеристики

Серия

—

MCI

Напряжение, В

—

3 ~ 380В

Мощность, кВт

—

160 кВт

Все товары бренда Инстарт

Преобразователи частоты INSTART серии МCI – специально разработаны для большого количества стандартных применений.
Предназначены для управления трехфазными асинхронными электродвигателями в диапазоне мощностей от 0.4 до 630 кВт и имеют все функциональные возможности современного преобразователя частоты общего назначения

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ СЕРИИ MCI – ЭТО

Встроенный тормозной модуль*
Поддержка стандартного протокола MODBUS RTU
Векторное управление с разомкнутым контуром
Режим управления моментом
ПИД-регулирование с функцией спящего режима
Заводские предустановки для стандартных применений
Съемная панель с монтажным набором в базовой комплектации*

*для моделей мощностью до 22 кВт (включительно)

ОБЛАСТЬ ПРИМЕНЕНИЯ

Все применения, где не требуется векторное управление с замкнутым контуром (наличие энкодера):

вентиляторы
насосы
дробилки
компрессоры
конвейеры
станки
маневровое оборудование

СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ MCI

*Общепромышленный режим (тяжелый, G) – используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры

**Насосный режим (нормальный, P) – используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент.
Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы)

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ MCI

Стандартная конфигурация для преобразователей частоты серии MCI мощностью до 22 кВт	Стандартная конфигурация для преобразователей частоты серии MCI мощностью от 30 кВт и выше

Технические характеристики
преобразователей частоты INSTART серии MCI

модель преобразователя частоты	Соответствующий двигатель (кВт)		Номинальный ток на выходе (А)		Тормозной модуль
модель преобразователя частоты	G	P	G	P	Тормозной модуль
Вход: 220В ± 15% 50/60 Гц, 1 фаза Выход: 0~220В, 0~3200 Гц, 3 фазы
MCI-G0.4-2B	0,4		2		Встроен
MCI-G0.75-2B	0,75		4
MCI-G1.5-2B	1,5		7
MCI-G2.2-2B	2,2		10	2,2
Вход: 380В ± 15% 50/60 Гц, 3 фазы Выход: 0~380В, 0~3200 Гц, 3 фазы
MCI-G0.75-4B	0,75		2,3		Встроен
MCI-G1.5-4B	1,5		3,7
MCI-G2.2-4B	2,2		5,1
MCI-G4.0-4B	4,0		8,8
MCI-G5.5/Р7.5-4B	5,5	7,5	13	17
MCI-G7.5/Р11-4B	7,5	11	17	25
MCI-G11/Р15-4BF	11	15	25	32
MCI-G15/Р18.5-4BF	15	18,5	32	37
MCI-G18.5/Р22-4B	18,5	22	37	45
MCI-G18.5/Р22-4	18,5	22	37	45	Не встроен
MCI-G22-4B	22		45		Встроен
MCI-G22-4	22		45		Не встроен
MCI-G22/P30-4	22	30	45	60
MCI-G30/P37-4	30	37	60	75
MCI-G37/P45-4	37	45	75	90
MCI-G45/P55-4	45	55	90	110
MCI-G55/P75-4	55	75	110	152
MCI-G75/P90-4	75	90	152	176
MCI-G90/P110-4	90	110	176	210
MCI-G110/P132-4	110	132	210	253
MCI-G132/P160-4	132	160	253	300
MCI-G160/P185-4	160	185	300	340
MCI-G185/P200-4	185	200	340	380
MCI-G200/P220-4F	200	220	380	420	Встроен
MCI-G220-4F	220		420
MCI-P250-4F		250		480
MCI-G250/P280-4F	250	280	480	540
MCI-G280/P315-4F	280	315	540	600
MCI-G315/P355-4F	315	355	600	680
MCI-G355/P375-4F	355	375	680	710
MCI-G375/P400-4F	375	400	710	750
MCI-G400-4F	400		750
MCI-P500-4F		500		930
MCI-G500-4F	500		930
MCI-G630-4F	630			1200

Общепромышленный режим (G) — используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
Насосный режим (P) — используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Техническая спецификация
преобразователей частоты INSTART серии MCI

	Компонент	Характеристика
Управление	Режим управления	Управление напряжением/частотой (V/F) Векторное управление с разомкнутым контуром (SVC)
	Выходная частота	0-3200 Гц
	Разрешение по частоте	Цифровое значение 0.02% Аналоговое значение 0.1%
	Кривая напряжения/частоты (V/F)	Линейная, квадратичная, по выбранным значениям: напряжение/частота (V/F)
	Перегрузочная способность	Режим G: 60 с при 150% ном.тока 3 с при 180% ном.тока Режим P: 60 с при 120% ном.тока 3 с при 150% ном.тока
	Пусковой момент	Режим G: 0.5 Гц / 150% (SVC) Режим P: 0.5 Гц / 100%
	Диапазон регулировки скорости	1:100 (SVC)
	Точность постоянной скорости	± 0.5% (SVC)
	Точность управления моментом	± 5%
	Компенсация момента	Ручная компенсация момента (0.1%~30.0%), автоматическая компенсация момента
	Режим управления	Клеммы управления, RS 485 (MODBUS), панель управления
	Питание цепей управления	P24B без токоограничивающей защиты
	Входы управления	5-канальный разъем цифрового входного сигнала (DI2~DI6), клемму DI6 которого можно использовать в качестве входа для высокоскоростного импульсного входного сигнала. Возможно использовать только встроенный источник питания 2-канальный разъем аналогового входного сигнала (VF1, VF2), который можно использовать как вход сигнала напряжения (0~10В) или токового сигнала (0/4~20 мА). После настройки его можно использовать как разъем входного цифрового сигнала
	Выходы управления	1-канальный разъем аналогового выходного сигнала (FM1), который можно использовать не только как выход сигнала напряжения (0 ~ 10 В), но и как выход токового сигнала (0 ~ 20 мА) 1-канальный релейный выход (T1), не более 30В пост.тока/3A и не более 250В перем.тока/3A
Индикация	Информация о работе	Заданная частота, выходной ток, выходное напряжение, напряжение шины постоянного тока, входной сигнал, значение сигнала обратной связи, температура модуля, выходная частота, скорость двигателя и пр. Отображение до 32 параметров кнопкой
Индикация	Информация об ошибках	Сохранение информации о 3 последних неполадках, возникших во время работы. В каждой записи о неполадке указывается частота, ток, напряжение шины и состояние входного/выходного сигнала клеммы во время возникновения неполадки
Защита	Защита преобразователя частоты	Повышенный ток, повышенное напряжение, защита от неполадки модулей, пониженное напряжение, перегрев, перегрузка, защита от внешних неполадок, защита от ошибок памяти EEPROM, защита от короткого замыкания на землю, защита от обрыва фаз.
	Аварийная сигнализация преобразователя частоты	Защита блокировкой, аварийный сигнал перегрузки
	Кратковременное пропадания питания	Менее 15 мс: Непрерывная работа Более 15 мс: Допускается автоматический перезапуск
Условия окружающей среды	Температура окружающего воздуха	-10°C~±40°C (в диапазоне от +40 до +50 – понижение эксплуатационных характеристик 1,5% на каждый градус)
	Температура хранения	-20°C~±65°C
	Влажность воздуха	не более 90% отн.вл. (без конденсата)
	Высота / вибрация	Ниже 1000 м, менее 5,9 м/с² (=0.6g)
	Место установки	Без агрессивных и горючих газов, пыли и прочих загрязнений
Охлаждение		Воздушное охлаждение
Обмен данными		Поддержка стандартного протокола MODBUS RTU
Тип двигателя		Асинхронный электродвигатель
Функции	Источник задания частоты	14 типов основных источников частоты и 14 типов вспомогательных источников. Применяются различные режимы переключения. Используются разнообразные источники входного сигнала: потенциометр панели управления, внешний аналоговый сигнал, цифровой опорный сигнал, импульсный опорный сигнал, команды дискретных входов, ПЛК, сигнал шины управления, результаты арифметических вычислений и прочее
	Источник задания момента	14 типов источников вращающего момента, включая цифровой опорный сигнал, внешний аналоговый сигнал, импульсный опорный сигнал, сигнал шины управления, результаты арифметических вычислений и прочее
	Алгоритм разгона и торможения	4 линейных режима (выбор с помощью дискретных входов), S-кривая 1 и S-кривая 2
	Аварийный останов	Мгновенное прерывание силовой выходной цепи преобразователя частоты
	Многоступенчатая скорость	Выбор 16 скоростей с использованием различных комбинаций многоканальных клемм управления
	Функция упрощенного ПЛК	Непрерывное функционирование 16 ступенчатой скорости, на каждой ступени время увеличения и сокращения скорости и время функционирования могут задаваться отдельно
	Управление толчковым режимом (JOG)	Толчковую частоту и время толчкового увеличения и уменьшения скорости можно задавать отдельно, кроме этого можно настроить преимущественный или непреимущественный толчковый режим в рабочем состоянии
	Контроль скорости вращения	Преобразователь частоты начинает работу с контроля скорости нагрузки
	Контроль фиксированной длинны фиксированного расстояния	Функция контроля постоянной длины и постоянного расстояния реализована при помощи импульсного входного сигнала
	Контроль расчетов	Функция счетчика реализована при помощи импульсного входного сигнала
	Функция управления частотой колебаний	Применяется в оборудовании намотки текстильной нити
	Встроенное ПИД-регулирование	Может осуществлять процесс управления системой замкнутого контура
	Функция автоматического регулятора напряжения (АVR)	Обеспечивается стабильность выходного напряжения при колебаниях напряжения сети
	Торможение постоянным током	Быстрое и равномерное торможение
	Компенсация проскальзывания	Компенсация отклонения скорости, вызванного повышением нагрузки
	Скачкообразная перестройка частоты	Предотвращение возникновения механического резонанса нагрузки
	Контроль времени работы	Функция автоматической остановки преобразователя частоты при достижении заданного времени
	Встроенное виртуальное реле задержки времени	Может осуществлять упрощенное логическое программирование функций многофункциональных выходов и входов цифровых сигналов. Логические результаты могут быть эквивалентны функциям цифровых входов, а так же выводиться с помощью многофункциональных выходов
	Встроенные таймеры	2 встроенных таймера получают входной сигнал настройки времени для подачи выходного временного сигнала. Используются по отдельности или в комбинации
	Встроенный модуль вычислений	4-контурный модуль вычислений, выполняющий простое сложение, вычитание,умножение, деление, определение значений и интегральные операции

Таблица данных по теплоотдаче преобразователей частоты INSTART серии MCI

Модель	Теплоотдача, Вт
MCI-G0.4-2B	34
MCI-G0.75-2B	52
MCI-G1.5-2B	77
MCI-G2.2-2B	98
MCI-G0.75-4B	41
MCI-G1.5-4B	54
MCI-G2.2-4B	79
MCI-G4.0-4B	98
MCI-G5.5/Р7.5-4B	180
MCI-G7.5/Р11-4B	240
MCI-G11/Р15-4BF	347
MCI-G15/Р18.5-4BF	460
MCI-G18.5/Р22-4B	530
MCI-G18.5/Р22-4	530
MCI-G22-4B	590
MCI-G22-4	590
MCI-G22/P30-4	653
MCI-G30/P37-4	880
MCI-G37/P45-4	1110
MCI-G45/P55-4	1180
MCI-G55/P75-4	1420
MCI-G75/P90-4	1580
MCI-G90/P110-4	1840
MCI-G110/P132-4	2150
MCI-G132/P160-4	2590
MCI-G160/P185-4	3200
MCI-G185/P200-4	3800
MCI-G200/P220-4F	4600
MCI-G220-4F	4900
MCI-P250-4F
MCI-G250/P280-4F	6000
MCI-G280/P315-4F	7200
MCI-G315/P355-4F	9000
MCI-G355/P375-4F	10500
MCI-G375/P400-4F
MCI-G400-4F	12200
MCI-P500-4F
MCI-G500-4F	15700
MCI-G630-4F	18400
