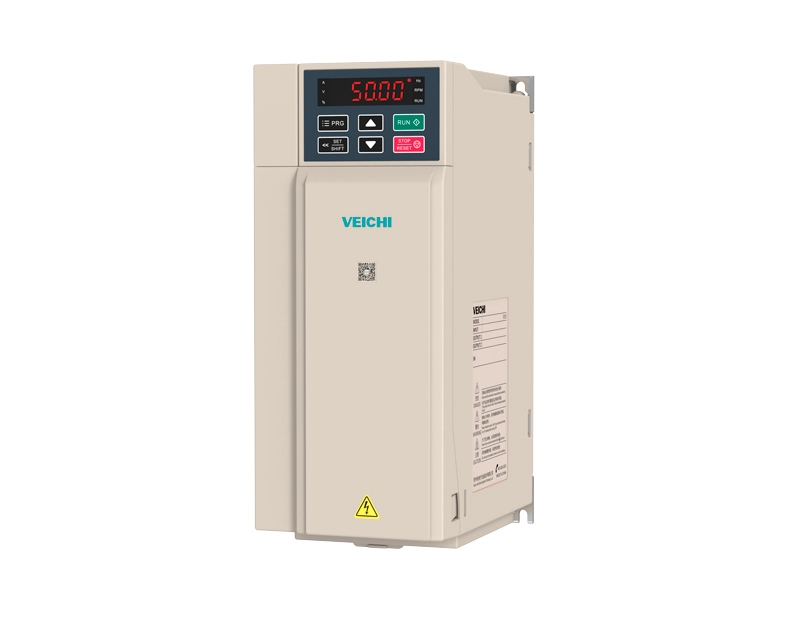

Совершенно новый инновационный преобразователь частоты AC310 компании VEICHI. Частотник серии AC310 — это высокопроизводительный векторный преобразователь частоты нового поколения продуктов от VEICHI. Высокая перегрузочная способность, дополнительные платы ввода-вывода, платы связи поддерживающие основные коммуникационные протоколы связи (PROFINET, PROFIBUS-DP, MODBUS-RTU), компактные размеры — все это делает преобразователь частоты AC310 VEICHI отличным решением для OEM-производителей.
Доступен в диапазонах мощностей от 0,75 кВт до 1250 кВт (входное напряжение 230В, 400В)
Инвертор серии VEICHI AC310 — это высокопроизводительный векторный инвертор, который является продолжением концепции проектирования аппаратной структуры AC300, разработанной VEICHI, сохраняет характеристики продуктов VEICHI нового поколения и предлагает инновационные функциональные характеристики. Он не только принимает ведущую международную технологию векторного управления, ориентированную на поле, но также обогащает методы управления различными формами нагрузки, такими как блок питания EPS с разделением напряжения и частоты на основе совместимого управления асинхронным и синхронным двигателем. В соответствии с предпосылкой обеспечения высокой производительности и высокой надежности продукта, рационально размещать детали, поддерживать дизайн узкого корпуса в стиле книги продуктов, обращать внимание на простоту использования продукта и отраслевой дизайн, а также лучше решать проблемы клиентов с выбором продукта. Он оснащен большим количеством портов расширения и различными аксессуарами расширения для достижения характеристик высокой производительности, высокой надежности, высокой удельной мощности и высокой применимости.
Особенности продукта
- Высокопроизводительная векторная универсальная платформа и совершенно новый алгоритм управления двигателем.
- Синхронные и асинхронные приводы интегрированы, разомкнутый и замкнутый цикл являются комплексными.
- Точная развязка возбуждения крутящего момента и отличные динамические характеристики.
- Вся серия книжной конструкции максимально экономит место при установке.
- Комплексное тепловое моделирование для обеспечения рациональности аппаратного обеспечения.
- Инновационный метод заземления серии AC310 может быстро решить проблему электромагнитных помех.
- Требования к модульной конструкции программного и аппаратного обеспечения и широкие возможности расширения.
- На печатную плату должным образом нанесены три антикоррозионных покрытия для улучшения адаптации продукта к окружающей среде.
Промышленное применение преобразователя частоты серии AC310
Применение: вентиляторы и водяные насосы, воздушные компрессоры, машины для волочения проволоки, машины для литья под давлением, шаровые мельницы, станки, промышленные стиральные машины, грузоподъемные и другие отрасли и оборудование.
Технические характеристики
| Производитель | VEICHI |
| Серия | AC-310 |
| Тип двигателя | Асинхронный двигатель, синхронный двигатель |
| Мощность, кВт | 0.75 |
| Номинальный ток, А | 3.0 |
| Диапазон напряжения, В | T4: 3×380 |
| Частота сети, Гц | 50/60 ±5 % |
| Допустимые отклонения, % |
Коэффициент дисбаланса напряжения <3 Степень искажения соответствует требованиям IEC61800-2 |
| Коэффициент мощности (cos φ) | ≥ 0,94 (с дросселем в звене постоянного тока) |
| КПД инвертора, % | ≥ 96 |
| Выходное напряжение |
0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %) |
| Выходная частота, Гц | 0–299 Гц ±0,5 % |
| Точность регулирования частоты на выходе, % | ± 0,5 от максимального значения частоты |
|
Перегрузочная способность по току от номинального значения |
Нормальная: 120 % — 1 мин, 140 % — 10 с, 150 % — 0,5 с. Высокая: 150 % — 1 мин, 180 % — 10 с, 200 % — 0,5 с |
| Режим управления двигателем | U/f, векторное управление без/с обратной связью |
| Модуляция | Оптимизированная пространственно-векторная ШИМ |
| Несущая частота, кГц | 1-16 |
| Диапазон регулирования скорости |
Векторное управление без о/с: 1:100 Векторное управление с о/с: 1:1000 |
| Точность поддержания установившейся скорости |
Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 % |
| Пусковой момент |
Векторное управление без о/с: 150 % от 0,5 Гц Векторное управление с о/с: 200 % от 0 Гц |
| Скорость реакции на изменение момента |
Векторное управление без о/с: <20 мс Векторное управление с о/с: <10 мс |
| Точность поддержания скорости |
Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 % |
| Шаг настройки частоты |
Цифровое задание: 0,01 Гц. Аналоговое задание: 0,05 % от максимальной частоты |
| Возможность торможения постоянным током | - |
| Компенсация момента |
Автоматический режим: до 100 %. Ручной режим: до 30 % |
| Кривая U/f | Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
| Кривые разгона и торможения |
Два типа: линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с |
| Номинальное выходное напряжение |
Можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
| Автоматическая регулировка напряжения |
Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
| Автоматическая функция энергосбережения | Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току |
| Стандартные функции | ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
| Реле | 1 |
| Аналоговый вход | 2 (0–10 В или 0/4–20 мА) |
| Аналоговый выход | 1 (0–10 В, 0/4–20 мА), импульсный |
| Цифровые входы и выходы | 5 входов, 1 выход |
| Коммуникация |
Modbus RTU встроенная Profibus (опция) Profinet (опция) CAN (опция |
| Дисплей | Встроенный цифровой |
| Корпус | IP20 (принудительное возд. охлаждение) |
| Максимальная высота, м | 1000, при превышении — понижение характеристик 1 %/100 м |
| Рабочая температура, °С | –10 ... +50. Снижение номинальных характеристик при превышении +50°C. |
| Относительная влажность, % | 5–95 (без выпадения конденсата) |
| Температура хранения, °С | –40 ... +60 |
| Монтаж | Настенный, шкафной |
| Габариты (ВхШхГ), мм | 200х76х155 |
