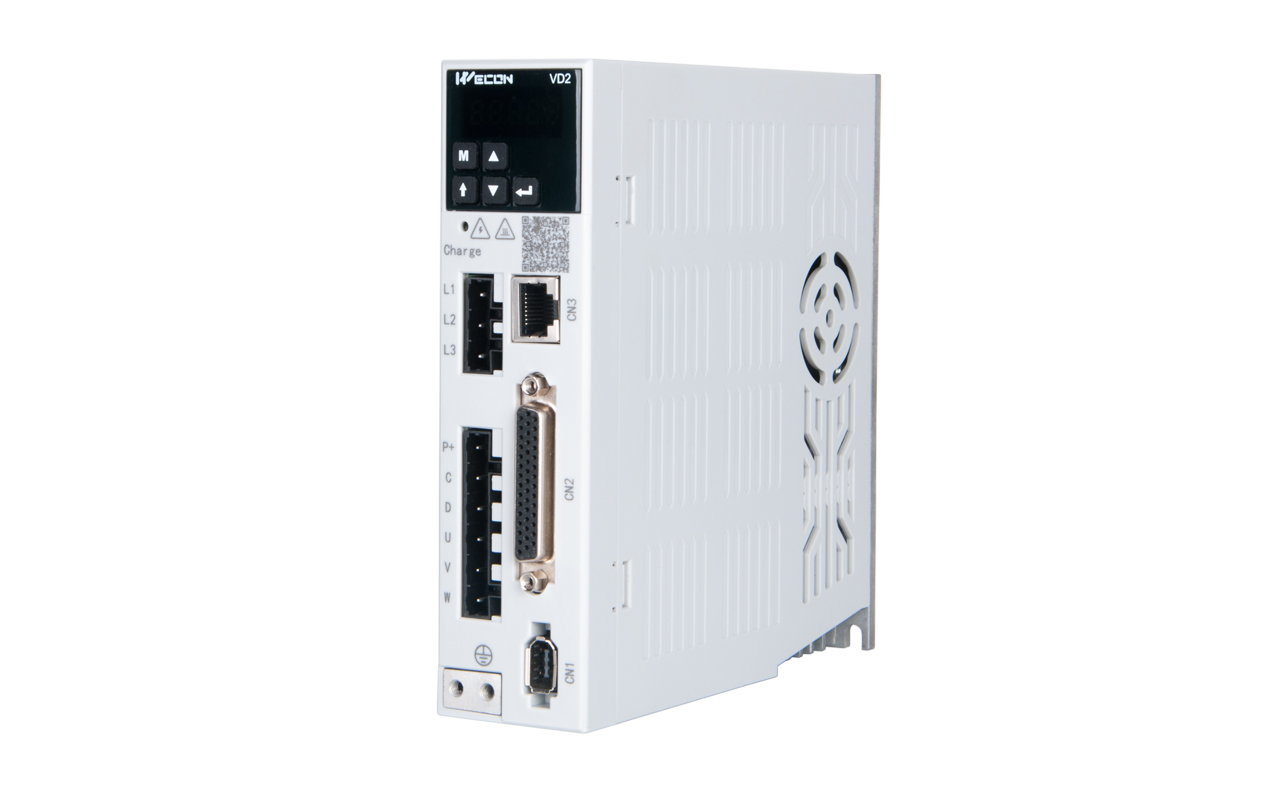

Сервопривод VD2 A (0.4-0.75 кВт)
Сервопривод VD2 A (0.4-0.75 кВт)
| Модели драйвера | Модель двигателя | Мощность (кВт) | Максимальный ток (А) |
| VD2-010SA1G | WD60M-04030S-A1F | 0.4 | 10 |
| VD2-014SA1G | WD80M-07530S-A1F | 0.75 | 14 |
| VD2-010SA1G | WD60M-04030S-C1F | 0.4 | 10 |
| VD2-014SA1G | WD80M-07530S-C1F | 0.75 | 14 |
| VD2-010SA1G | WD60M-04030S-D2F | 0.4 | 10 |
| VD2-014SA1G | WD80M-07530S-D2F | 0.75 | 14 |
| Основные характеристики | Способ управления | IGBT ШИМ-управление синусоидальным током | |||
| Энкодер | Инкрементный энкодер 2500ppr; абсолютный энкодер 17 бит, 23 бит | ||||
| Входной сигнал | 8*DI | ||||
| Выходной сигнал | 4*DO | ||||
| Вход аналогового сигнала | 2*AI (-10В~10В) | ||||
| Вход импульсного сигнала | Открытый коллектор или дифференциальный вход | ||||
| Импульсный выход обратной связи | Дифференциальный выход A,B,Z | ||||
| Внутренние инструкции | Поддержка 8 внутренних команд скорости и внутренних мультисегментных команд положения | ||||
| Связь / Отладка | Поддержка связи с устройством modbus и одновременная отладка с помощью SCTools. (SCTools может устанавливать и контролировать параметры сервопривода, контролировать форму волны, параметры автонастройки и т.д.). | ||||
| Тормозной резистор | 400 Вт без встроенного тормозного резистора; оба поддерживают внешний тормозной резистор | ||||
| Основные Функции | Автонастройка | SCTools поддерживает функцию самовращения, определяет инерционность нагрузки, уровень жесткости и другие параметры. | |||
| Отслеживание формы волны | Просмотр положения, скорости, крутящего момента и других кривых на ПК в реальном времени | ||||
| Хранение волновых форм | Исходные данные о форме волны могут храниться до 10с | ||||
| Импорт/экспорт параметров | Поддержка пакетного импорта и экспорта параметров; поддержка ПЛК для автоматической настройки параметров сервопривода (поддерживается некоторыми моделями) | ||||
| Подавление вибрации | Подавление механической вибрации путем установки параметров подавления вибрации | ||||
| Функция защиты | Перенапряжение, пониженное напряжение, перегрузка по току, превышение скорости, перегрузка, перегрев, отказ энкодера, чрезмерное отклонение положения, ограничение крутящего момента, ограничение скорости и т.д. | ||||
| Тормозная система | Опционально | ||||
| Универсальное управление DI | Разрешение сервопривода (SON), сброс ошибок и предупреждений (A-CLR), запрет движения вперед (POT), запрет движения назад (NOT), реверс команды (C-SIGN), аварийный остановка (E-STOP), переключение усиления (GAIN-SEL), выбор многоскоростной команды (INSPD1, INSPD2, INSPD3)；Внутренний выбор и разрешение многопозиционной команды (POS1, POS2, POS3, POS4, POSEN) | ||||
| Универсальное управление DO | Готовность сервопривода (RDY), сигнал неисправности (ALM), сигнал предупреждения (WARN), обнаружение вращения (TGON), сигнал нулевой скорости (ZSP), ограничение крутящего момента (T-LIMIT), ограничение скорости (V-LIMIT), выход состояния включения сервопривода (SRV-ST), выход сервотормоза (BRK-OFF). | ||||
| Импульсный вход | Частота импульсов | Максимальная: 500кГц | |||
| Тип импульса | Импульс+направление, импульс ПЗ/КЗ, квадратурное кодирование | ||||
| Фильтрация импульсов | Фильтр низких частот первого порядка или гладкий фильтр | ||||
| Импульсный выход | Дифференциальное квадратурное кодирование A,B,Z выход; PPR устанавливается P0-16 или P0-17~P0-20 | ||||
| Режим скорости | Ввод команд | -10В~+10В аналоговый вход внутренней команды скорости (Максимум 8) | |||
| Захват нуля | Скорость двигателя может быть захвачена до нуля посредством настройки функции захвата нуля | ||||
| Предел крутящего момента | Поддержка установки предела крутящего момента | ||||
| Режим крутящего момента | Ввод команд | Аналоговый вход -10В~+10В и внутренние команды крутящего момента | |||
| Достижение крутящего момента | Порог достижения крутящего момента и DO могут быть установлены вариативно | ||||
| Ограничение скорости | Ограничение скорости может быть установлено гибко | ||||

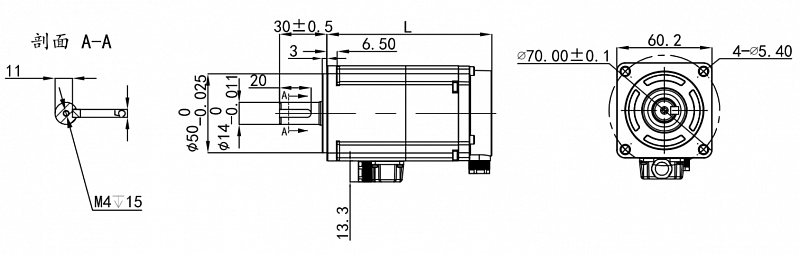

| Модели двигателя: WD60M-04030S-A1F / WD60M-04030S-D1F / WD60M-04030S-C2F | |
| Номинальная мощность (кВт) | 0.4 |
| Номинальный ток (А) | 2.5 |
| Номинальный крутящий момент (Н.м) | 1.27 |
| Максимальный крутящий момент (Н.м) | 3.81 |
| Номинальная скорость (об/мин) | 3000 |
| Инерция ротора (кг/м²) | 0.52×10^(-4) |
| Тормозная система | Опционально |
| Вес (кг) | 1.4 |
| Модели двигателя: WD80M-07530S-A1F / WD80M-07530S-D1F / WD80M-07530S-C2F | |
| Номинальная мощность (кВт) | 0.75 |
| Номинальный ток (А) | 4.4 |
| Номинальный крутящий момент (Н.м) | 2.39 |
| Максимальный крутящий момент (Н.м) | 7.17 |
| Номинальная скорость (об/мин) | 3000 |
| Инерция ротора (кг/м²) | 1.48×10^(-4) |
| Тормозная система | Опционально |
| Вес (кг) | 2.8 |
