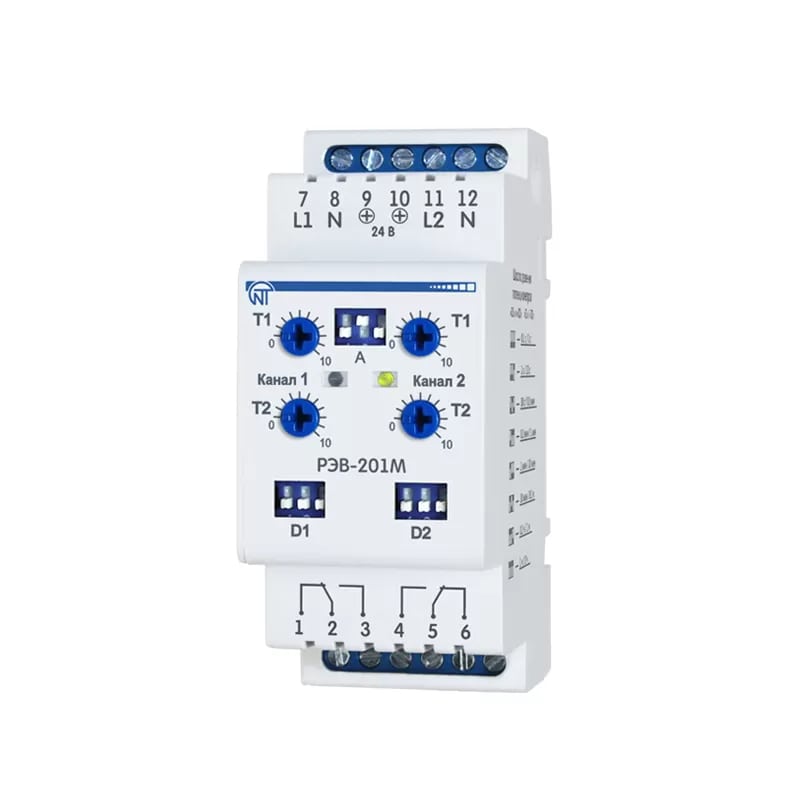

Двухканальное реле времени РЭВ-201М

Реле времени электронное двухканальное с задержкой на включение и отключение РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В/50Гц и постоянного тока 24-100В с регулируемой задержкой времени включения от 0 до 36000с.

 Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемым пользователем:

•  реле с задержкой на включение;
•  реле импульсное;
• реле периодическое (циклическое)
• реле управления.

Алгоритм задается положением переключателей А.

 Соответствующая схемы подключения устройства позволяет реализовать:

•  независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);

•  параллельную работу каналов (питание на оба канала подается одновременно).

 Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно.

  На лицевой панели для каждого канала установлен двухцветный светодиод со следующим алгоритмом:

•  зеленое свечение – на канале присутствует напряжение;

•  красное свечение - реле нагрузки включено.

 Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту.

  Цепь питания реле гальванически развязана с выходными цепями.
